Филин-7 Ультрафиолетовый дефектоскоп

Главная » Продукция ООО "Сибэнергодиагностика" » Филин-7 Ультрафиолетовый дефектоскоп

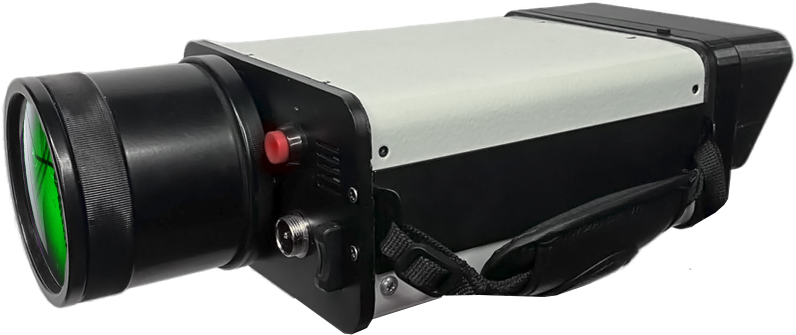

Сибэнергодиагностика Филин 7

Цена: 3 250 000,00 (сумма без НДС)

Максимальный срок изготовления до 45 дней

Гарантия на все виды выпускаемой продукции составляет 12 мес.
Производится техническая и методическая поддержка

Электронно-оптический дефектоскоп «Филин-7» предназначен для дистанционного контроля высоковольтного энергетического оборудования, находящегося под напряжением. В основе метода диагностики лежит определение характеристик коронных (КР) и поверхностных частичных разрядов (ПЧР), а также их зависимостей от величины напряжения, конструктивных особенностей контролируемого оборудования, степени загрязнения изоляции, метеорологических особенностей и др.

Предназначение характеристики (ЭОД) «ФИЛИН-7»

При помощи ЭОД возможно дистанционное обследование изоляции и оборудования. Оптический контроль, при помощи данного прибора, позволяет с минимальными затратами времени, выявить и определить:

Локацию очагов коронного разряда.
Контроль подвесной фарфоровой изоляции.
Контроль опорной фарфоровой изоляции.
Оценка степени загрязнения изоляции.
Контроль стеклянных изоляторов.
Контроль подвесной полимерной изоляции.
Контроль опорной полимерной изоляции.
Контроль полупроводниковых покрытий стержней электрических машин.
Другие возможности применения ЭОД, где необходимо регистрировать УФ-излучение.

Электронно-оптический дефектоскоп (ЭОД) «Филин-7» в стандартном исполнении рекомендуется для работы в условиях открытых пространств (ОРУ ПС, ВЛ и т.п.), в условиях когда объект обследования находится на удалении от оператора от трёх до нескольких десятков метров. Главное новшество модели «Филин-7» состоит в использовании двухспектральной соосной оптической системы, позволяющей наблюдать изображение разряда, совмещенное с изображением обследуемого оборудования в видимом спектре. Соосность оптической системы позволяет исключить явление параллакса и улучшить точность совмещения изобращений в УФ и видимом спектрах. Усовершенствованная система оптических фильтров позволяет исключить влияние внешних фоновых засветок (солнечный свет), что позволяет проводить УФ-обследование в светлое время суток.

Комплект поставки электроно-оптического дефектоскопа

Название	Количество
УФ-дефектоскоп «Филин-7»	1
MicroSDFlash карта памяти, 16 Гб	1
Выносная аккумуляторная батарея	1
Штатив	1
Транспортировочный кейс	1
Паспорт и инструкция по эксплуатации	1

Основные технические характеристики УФ-камеры Филин-7

Название	Значение
Регистрация оптического излучения ПЧР с расстояния, м	3-80
Спектральный диапазон чувствительности УФ-канала, нм	250-285
Фокусное расстояние входного объектива (УФ-объектива), мм	58
Относительное отверстие (УФ-объектива)	1:1.5
Напряжение питания, В	3.7
Потребляемый ток, мА	3000
Габаритные размеры (без съемного окуляра), мм, не более:
длина	296
высота	91
ширина	180
Масса прибора, кг, не более	2
Условия эксплуатации:
температура, С	-15…+50
относительная влажность до, %	98

Где купить прибор Филин-7

Заказать «Филин-7» вы всегда можете в нашей компании. Наши специалисты проконсультируют вас по всем функциональным возможностям прибора и особенностям работы с ним. Все приборы перед отправкой проходят тестирование на наличие брака или отклонений от измерительных норм. Доставляем ЭОД «Филин-7» в любой город и регион России.

Обращаем Ваше внимание, что специалисты нашей компании смогут произвести качественный Оптический контроль изоляции ВЛ и опрно стержневой изоляции подстанционного оборудования
